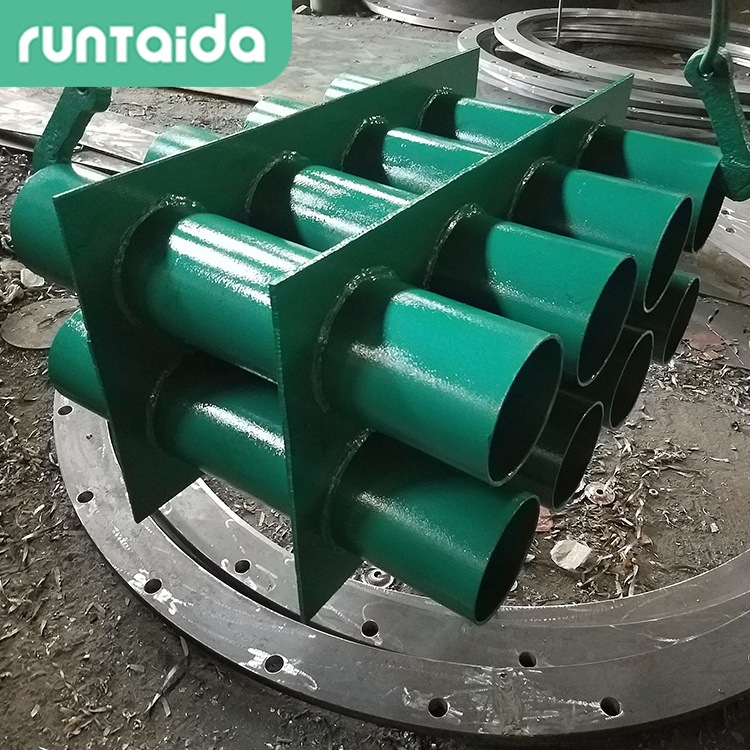

柔性防護密閉套管圖片

更新：2022-6-26 10:59:23??????點擊：

品牌：???潤泰達
型號：???

產品介紹

人防密閉套管是一種主要用于五金管道的建筑預埋管件。
　　人防密閉套管主要是按照國家標準04FS02圖集所進行生產的，該產品主要是為了解決有些地下工程需要管路穿墻而過，而通過處又有嚴密防水要求；還有些構筑物也需要管路穿墻而過，同時又限制管路不能因溫度變化或外力產生伸縮和位移，更不允許管路在外在因素作用下產生振動而設計制作的。人防密閉套管的管子從套管中間所通過的時候，管子的外徑與套管的中間應該采用填料所進行密封，起到了止水防漏和減震的作用。

型號：07FS02

防護密閉套管的型號是：A型、B型、C型、D型、E型、F型

防護密閉套管執行的標準是：《07FS02防空地下室給排水設施安裝》

防護密閉套管的作用是：對于穿過人防維護的管道起到防護密閉措施，所有又稱為人防密閉套

A型防護密閉套管主要由：鋼制套管和翼環做成，適用與穿鋼塑復合管的管道。

B型防護密閉套管主要由：鋼制套管、翼環和擋圈組成，適用與穿鋼管的管道。

C型防護密閉套管主要由：鋼制套管、翼環、擋版、固定法蘭組成，適用與穿鋼塑復合管的管道。

D型防護防水套管主要由：鋼制套管、翼環、擋圈、擋板、固定法蘭組成，適用于穿鋼管的管道。

E型防護密閉套管主要由：鋼制套管、翼環、固定法蘭、擋板組成，適用與穿鋼塑復合管的管道。

F型防護密閉套管主要由：鋼制套管、翼環、擋圈、固定法蘭、擋板組成，適用與穿鋼管的管道。

有擋板和固定法蘭的防護密閉套管在安裝時，需要先把填充材料施工完后再進行擋板和固定法蘭的焊接。

型號	FTG-R柔性防水套管			FTG-G剛性防水套管
公稱通徑DN	全長	適用于墻厚	翼環直徑	長度(＝墻厚)	翼環直徑
50	380	300	175	200	225
65	380	300	190	200	241
80	384	300	215	200	263
100	384	300	240	200	288
125	386	300	265	200	315
150	386	300	295	200	341
200	386	300	350	200	394
250	388	300	405	200	449
300	388	300	465	200	503
350	392	300	515	200	577
400	392	300	570	200	628
450	394	300	625	200	684
500	394	300	680	200	736
600	407	300	795	200	841
700	409	300	900	200	947
800	411	300	1025	200	1054
900	413	300	1135	200	1161
1000	415	300	1245	200	1267
