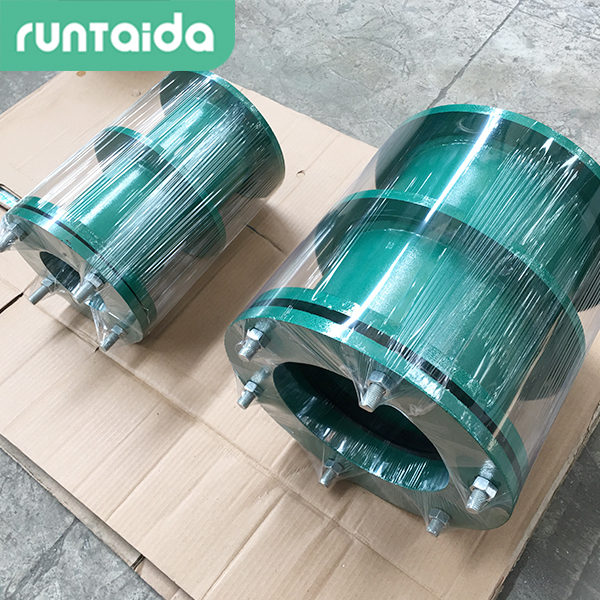

柔性防水套管安裝圖

更新：2022-8-29 17:20:37??????點擊：

品牌：???潤泰達
型號：???

產品介紹

潤泰達柔性防水套管規格表

使用范圍

柔性防水套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。柔性防水套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固于墻內；柔性防水套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。

一般在做水池的時候要用到套管，它是管道通向水池的通道。但是普通的套管很難密封，以致套管與管道之間會有漏水、套管與墻壁之間也易漏水。只用防水套管，可以解決套管與墻壁之間的漏水，但不能解決套管與管道之間的密封，柔性防水套管正好可以解決兩種問題。
套管可分為：普通套管－－比要用的管道粗2-4厘米，固定在墻或板內，管道從中通過。柔性套管－－就是在套管與管道之間用柔性材封堵起到密封效果。剛性套管－－就是套管與管道間用剛性材料封堵達到密封效果。防水套管－－就是套管所使用的環境是防止液體漏出或漏入的地方（比如水池、化糞池、地下室等），就是在套管外壁增加不少于1圈的防水翼，這樣套管澆筑在墻體內時就成為一個整體，不會因脹縮因數而出現裂紋而滲漏。

柔性防水套管02S404圖集：

undefined
產品數據：

DN	D1	D2	D3	D4	δ	b（上盤）	b（下盤）	kg
50	60	95	65	145	4	14	12	14.4
65	76	114	80	165	4	14	12	16.89
80	89	127	95	180	4	18	12	21.12
100	108	146	114	200	4.5	18	12	24.37
125	133	180	140	235	6	18	12	31.92
150	159	203	165	260	6	18	12	35.77
200	219	265	226	320	6	18	12	44.69
250	273	325	280	380	8	18	12	59.41
300	325	377	333	435	10	22	16	89.37
350	377	426	385	485	10	22	16	99.74
400	426	480	435	540	10	22	16	114
450	480	530	488	590	10	22	16	124.1
500	530	585	538	645	10	22	16	139.3
600	630	690	640	755	10	26	20	197.2
700	720	780	730	845	10	26	20	222.6
800	820	880	830	950	10	30	20	280
900	920	980	930	1050	10	30	20	309.6
1000	1020	1080	1030	1150	10	30	20	341.1
